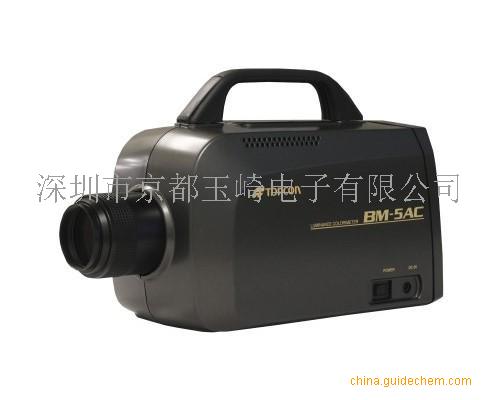

拓普康色彩亮度计| BM-5AC 高速测量超低亮度！ [Topcon Techno House]
BM-5AS 的后继产品。提高色度精度！高速测量低亮度！
FPD相关产品、汽车仪表板、磷光材料等光学器件的亮度和色度管理变得越来越严格，因此对弱光的高精度和高速测量的需求不断增加。为了满足这些需求，该产品与之前的型号BM-5AS相比，在色度方面实现了显着改善，是一款结合了传统色彩亮度计的高速性和分光辐射度计的高可靠性的色彩亮度计。
| 受光元件 | 光电倍增管 |
|---|---|
| 光学系统 | 物镜：f=80mm F2.5，目镜：观察视场5° |
| 光谱灵敏度特性 | 近似CIE1931配色功能 |
| 测量角度 | 3°/2°/1°/0.2°/0.1° *可切换 |
| 测量距离 | 350mm~∞（距物镜硬件 的距离） |
| 测量范围 | 自动/手动5步切换 |
| 测量功能（*1） |
x, y, L（x, y：色度坐标，L：亮度）和±⊿ u'，v'，L（u'，v'：色度坐标，L：亮度）和±⊿ X，Y，Z（ X、Y、Z：三刺激值）和 ±⊿ Tc、duv、L（Tc：相关色温，duv：偏差）和 ±⊿ CIE1976 L*a*b*、⊿Eab* 和 ±⊿、CIE1976 L*u *v*、⊿Euv* 和 ±⊿ |
| 亮度测量范围（*2） | 0.00005～12,000,000 cd/ m2 |
| 亮度精度保证范围（*2） | 0.005～1,200,000cd/m2 |
| 亮度精度(*3) | ±4%以内 |
| 色度精度 | (色度1) dx, dy: ±0.005 (*3) (色度2) dx, dy: ±0.008 (*4) dx, dy: ±0.005 (*5) |
| 重复性：亮度(*6) | 2.0%：0.005 至 0.025 cd/m2 2 0.8%：0.025 cd/m 2至 |
| 重复性：色度 (x,y) (*7) | xy 0.003以内：0.025 cd/m 2 ~ |
| 测量时间 | 约2秒 |
| 响应速度 | 正常（所有范围）：约 30ms 范围 1：约 5ms 范围 3：约 0.05ms 范围 5：约 0.05ms |
| 模拟输出（可选） |
?模拟电压输出：DC 0 至 4V（与 X2、Y、Z 成比例） 数字输出 *接口：RS-232C、USB 2.0 |
| 展示 | 点阵液晶显示20字符×4行带照明功能 |
| 界面 | RS-232C、USB 2.0 |
| 电源 | 专用交流适配器AC100~240V (50/60Hz) |
| 能量消耗 | 约20W |
| 使用条款 | 温度：0～40℃，湿度：85%RH以下，无凝结 |
| 外形尺寸（宽×深×高） | 154×355×212毫米 |
| 大量的 | 3.6公斤 |
单位：mmφ
| 测量角度 | 测量距离（*1） | ||||
|---|---|---|---|---|---|
| 350毫米 | 500毫米 | 1000毫米 | 5000毫米 | 10000毫米 | |
| 3° | 15.0 | 23.1 | 49.2 | 255 | 510 |
| 2° | 十 | 15.4 | 32.8 | 169 | 第341章 |
| 1° | 五 | 7.7 | 16.4 | 85 | 170 |
| 0.2° | 1 | 1.5 | 3.3 | 17 号 | 34 |
| 0.1° | 0.5 | 0.8 | 1.6 | 8 | 17 号 |
| 测量角度 | 范围1 | 范围2 | 范围3 | 范围4 | 范围5 |
|---|---|---|---|---|---|
| 3° | 0.00005～0.15 | 0.0005～1.5 | 0.005～15 | 0.05～150 | 0.5～1,500 |
| 2° | 0.0001～0.3 | 0.001～3 | 0.01～30 | 1-300 | 1-3,000 |
| 1° | 0.0004～1.2 | 0.004～12 | 0.04～120 | 0.4～1,200 | 4～12,000 |
| 0.2° | 0.01～30 | 0.1～300 | 0.4～1,200 | 10～30,000 | 100～30万 |
| 0.1° | 0.04～120 | 0.4～1,200 | 4～120,00 | 100～30万 | 400～1,200,000 |
