玉崎供应-日本VENN桃太郎AF9H-D-20A排气阀玉崎供应-日本VENN桃太郎AF9H-D-20A排气阀
AF-10系列是一款不锈钢材质的排气阀，内置过滤器，具有优异的耐腐蚀性和耐用性。AF-10系列具有进气和排气功能。

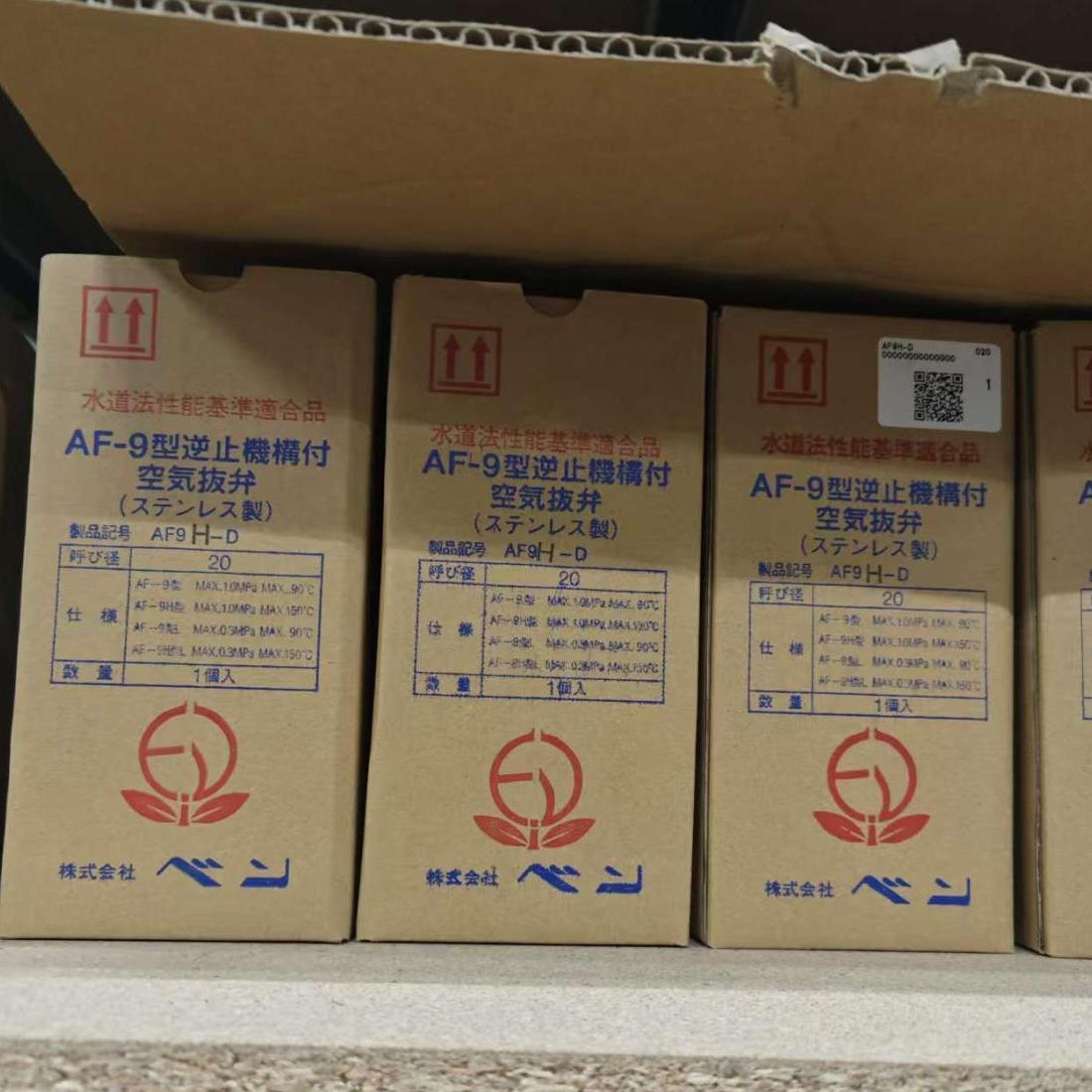

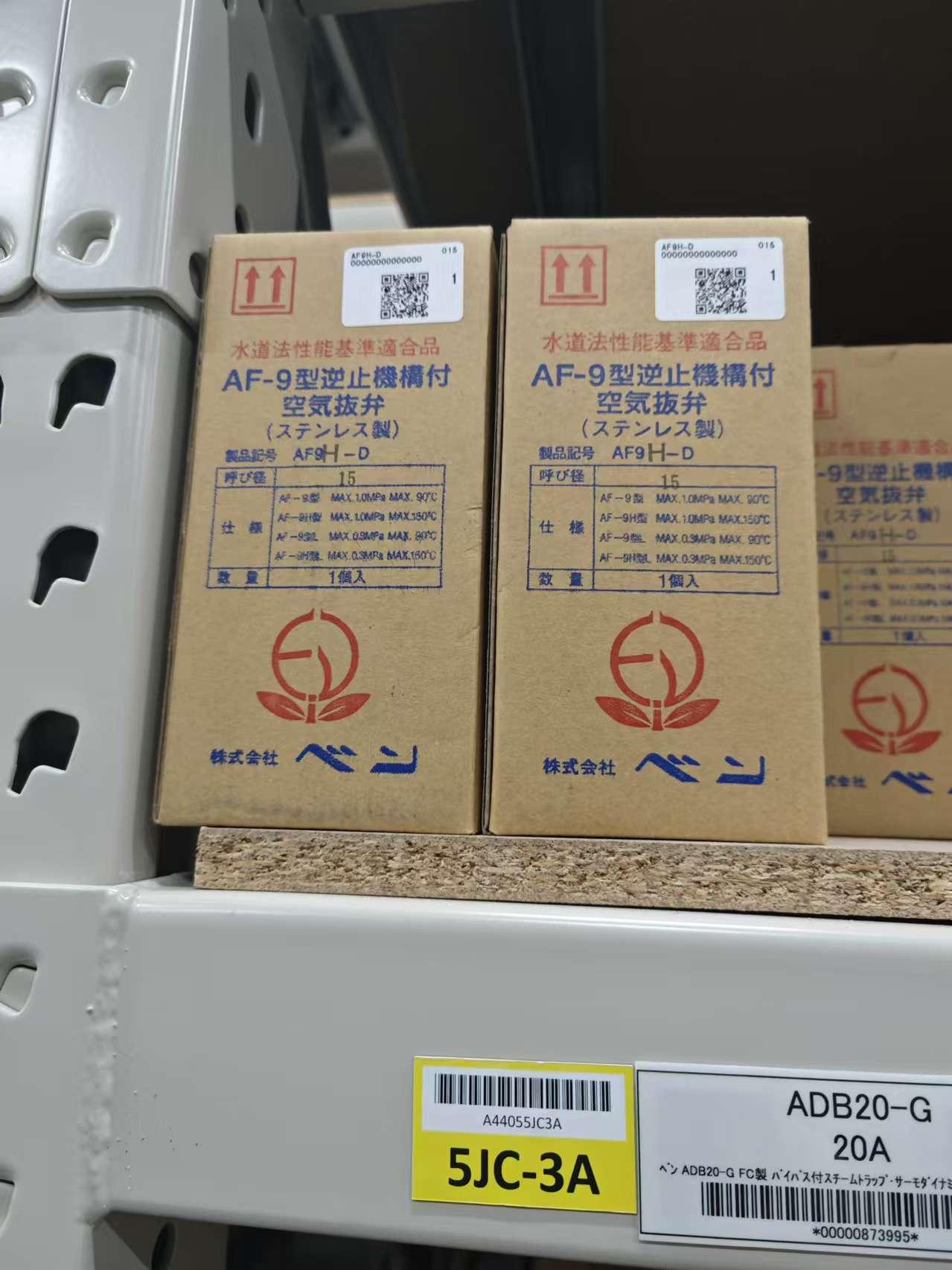

AF-9系列是内置单向阀的排气阀，即使排气阀入口侧处于负压，也不会吸入空气，请在要求不吸入功能时使用。 。
使用地点建筑设备工厂设备泵吸入侧或密封回路（AF-9型）主要特点
内置过滤器使设计和施工变得容易。
由不锈钢制成，具有优异的耐腐蚀性和耐用性。
排气口可360°旋转，方便安装。
配有手动关闭机构。
由于负压时不吸入空气，因此也可安装在泵吸入侧。 (AF-9型系列)
| 产品符号 | AF9H-D | AF9H-DU |
|---|---|---|
| 阀门类型 | 排气阀 | |
| 种类 | JIS Rc3/8（出口形状） | 带活接接头（出口形状） |
| 公称直径 | 15-25 (1/2-1) | |
| 适用流体 | 水/热水 | |
| 流体温度 | 5～150℃ | |
| 适用压力 | 1.0MPa以下 | |
| 端部连接 | 入口：JIS R 螺纹 出口：JIS Rc3/8 螺纹 | |
| 安装位置 | 直立安装，与垂直方向的夹角在 5° 以内 | |
| 附属机构 | 手动关闭旋钮、过滤器、止回阀 | |
| 过滤器 | 20目 | |
| 材质主体 | 南海系统 | |
| 料浮 | 不锈钢 | |
| 材料盘 | 氟橡胶 | |
|
