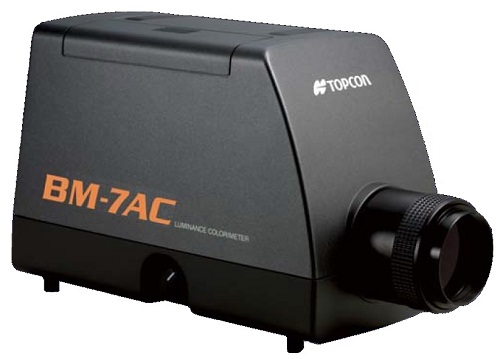

日本拓普康色彩辉度计｜BM-7AC [Topcon Techno House]
量产工序中辉度、色度、相关色温等
定量的评价约0.5秒实现
作为FPD（平板显示器）和光源灯的亮度·色度测定的标准测定机使用，是长期 产品BM-7系列的 机种。实现了可以在生产线上使用的测量速度。
特点
测量速度大幅度提高
高精度辉度测定2%、高速测定0.5秒
搭载实现器差校正简单化的2种校正功能
可搭载模拟输出功能（选配件）
用途
显示器、LED背光灯、各种光学薄膜等的光学特性评价
汽车许可证灯、前照灯等的亮度、色度测定
LED照明、其他各种特殊光源的辉度、色度、色温测定
| 受光素子 | シリコンフォトダイオード |
|---|---|
| 光学系 | 対物レンズ： f = 80mm F2.5、 接眼レンズ： 観测视界5° |
| 分光感度特性 | CIE1931等色关数に近似 |
| 测定角 | 2°/1°/0.2°/0.1° *切替え式 |
| 测定距离 | 350mm～∞ (対物レンズ金物先端からの距离) |
| 测定レンジ | オート/マニュアル5段切替え |
| 测定机能(*1) |
x、y、L （x、y： 色度座标、L：辉度） 及び±⊿ u'、v'、L （u'、v'： 色度座标、L：辉度） 及び±⊿ X、Y、 Z （X、Y、Z： 三刺激値） 及び±⊿ Tc、duv、L （Tc：相关色温度、duv：偏差） 及び±⊿ CIE1976 L*a*b*、 ⊿Eab* 及び±⊿、 CIE1976 L*u*v*、 ⊿Euv*及び±⊿ |
| 辉度测定范囲(*2) | 0.01～12,000,000 cd/m 2 |
| 精度保证范囲(*2) |
2° ： 1～30,000cd/ m 2 1° ： 4～120,000cd/ m 2 0.2°： 100～3,000,000cd/ m 2 0.1°： 400～12,000,000cd/ m 2 |
| 辉度精度(*3) | ±4% ： 1～5 cd/m2、 ±2% ： 5 cd/m2～ |
| 色度精度 | dx、dy ： ±0.002 (*4) |
| 缲返し精度： 辉度(*5) | 1.0% ： 1～5cd/m 2、 0.5% ： 5 cd/m 2～ |
| 缲返し精度： 色度(x,y) (*5) | 0.005： 1～5cd/m 2 0.002： 5 cd/m 2～ |
| 测定时间 | 约0.5秒 |
| アナログ出力（オプション) |
?アナログ电圧出力： DC 0～3V (X2?Y?Zに比例) ?応答速度(FAST) ： レンジ１： 约30ms レンジ2： 约30ms レンジ3： 约30ms レンジ4： 约0.3ms レンジ5： 约0.3ms |
| 表示 | ドットマトリクス液晶表示20文字×4行照明机能付 |
| インターフェース | RS-232C、 USB |
| 电源 | 専用ACアダプタAC100～240V (50/60Hz) |
| 消费电力 | 约2.5W |
| 使用条件 | 温度： 0～40℃、 湿度： 85%RH以下、 结露なきこと |
| 外形寸法(W×D×H) | 120×325×162mm |
| 质量 | 3.0kg |
