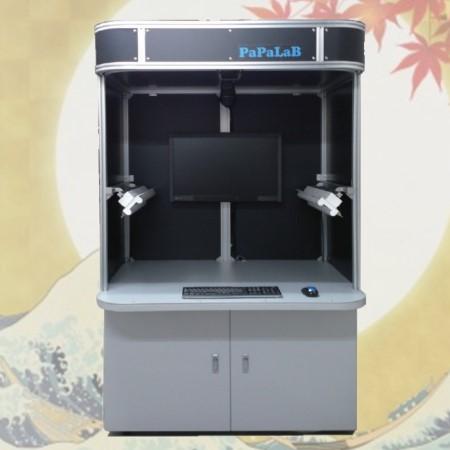

颜色/图案检查仪| PPLB-210 颜色偏差、颜色不均一目了然！大尺寸也可进行色检！

 PPLB-210颜色/图案检测仪特点

PPLB-210的特点

二维测量（表面测量），可以获得每个像素的色度数据

PPLB 相机以像素为单位获取颜色信息。在下面的例子中，将采集图像的任意区域的色度分布映射到色度图上。

从使用二维色度计获得的图像中选择的区域中获得的颜色分布图像

什么是颜色分布匹配？可以比较参考品和测试品的颜色分布程度！

什么是颜色分布匹配？

这是一种独特的判断方法。测量区域中每个像素的颜色信息绘制在 xy 色度图上并表示为积分数据。（右图为颜色综合数据的3D图像） 将参考品和测量目标的数据进行比较，重叠部分占总综合数据的比例称为“颜色分布匹配度”。

“颜色分布匹配”与Lab值和⊿E之间的差异

⊿E 使用根据平均值计算的 Lab，而颜色分布匹配直接比较各种颜色的综合数据（未平均）。

如表所示，上述测量项目①至③的平均Lab值的测量结果与看上去相差较小，并且①-②和①-③的⊿E几乎相同，是一个较低的值。值基于①。
另一方面，如果我们查看颜色分布匹配（%），我们可以看到数值发生了显着变化。

 PPLB-210安装示例

印刷检查的实施例

准确确定每个区域与标准产品的颜色偏差

步骤① 准备标准品和检验项目。检查每个区域的参考产品的颜色和图案。

步骤② 测试结果被分成小区域并显示在监视器上。

步骤③ 显示各区域的色差及颜色分布匹配度。

* 测量结果中的⊿被省略。

步骤④量化各区域的颜色和纹理，检查与标准品的吻合程度。

• 印刷行业：含有图片、图案等的包装物的颜色测量。
• 半导体行业：晶圆表面颜色测量、各种处理前后的均匀性检查、表面测量效率提高等。
• 建筑建材行业：木纹建材颜色测量等。
• 服装和纺织行业：服装和面料的颜色测量，包括图片和图案等。
• 汽车行业：汽车内饰的颜色测量，包括木纹等。
