可进行高精度的紫外线强度（紫外线照度）测量紫外线检查器非常适合管理紫外线照射设备等。我们添加了新的光电探测器 UD-3040T2，它与 UV-LED 兼容，并具有宽范围的平坦紫外波长光谱灵敏度特性。
产品概要

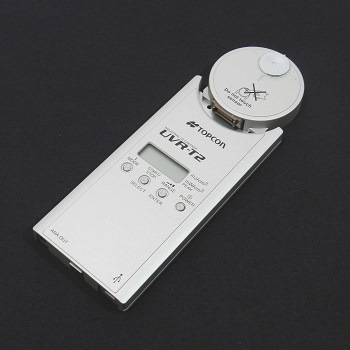

工业紫外线检查仪UVR-T2是一种紫外线照射设备。，用于电气和电子元件的固化、密封和粘合加工、印刷电路板的印刷、干燥和安装线以及各行业的灭菌过程 。
根据该设备的测量结果，您可以使用它来管理传送带速度、灯强度分布和更换时间，从而提高客户的产量。它还可用于半导体、FPD、印刷电路板等光刻工艺中使用的曝光设备的灯管理。
特征
金属主体的耐热结构（带隔热罩）可实现稳定的测量
配备各种测量功能：实时辐照度（mW/cm 2）、峰值辐照度（mW/cm 2）、积分值（mJ/cm 2）测量和校正功能。
兼容 UV-LED (UD-T3040T2)
提高易用性：配备自动模式，可根据光源照度设置 范围
通过安装2m扩展单元（可选），可以将接收器设置在远程位置并进行测量。
内置存储器、RS-232C输出、模拟输出标准装备
USB总线供电操作：可采用USB供电方式
标准配置包括可在 PC 上使用的测量程序。
受光部的光谱响应度特性
受光部有四种类型。您可以根据要管理的UV光源的波长选择 的光接收部件。

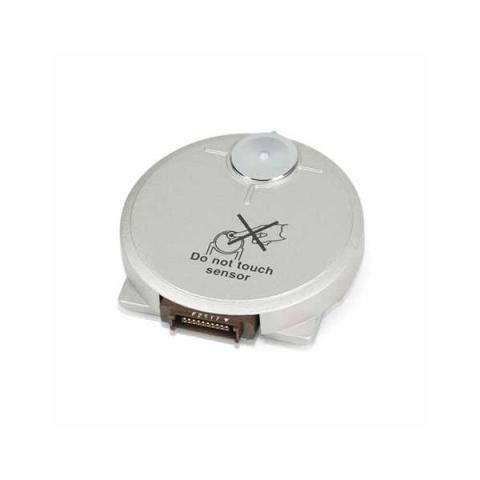

关于UV-LED兼容光接收单元UD-T3040T2的光谱响应特性
由于在紫外波长范围内具有宽平坦的光谱响应灵敏度，因此可以在不依赖于UV-LED的发射波长分布的情况下测量灵敏度范围内的光量。
目的
各种UV照射设备UV灯的维护与管理
曝光设备
紫外线消毒设备、灭菌设备、重整设备
UV固化设备、清洗设备
UV表面处理设备
各UV灯开发部门及制造工序的检查评价
系统配置
*包括选件和市售产品
外形规格
规格项目 规格值
UD-T25T2 UD-T36T2 UD-T40T2 UD-T3040T2
受光元件 硅光电二极管
接收窗直径 φ5mm φ3mm φ3mm φ3mm
测量波长范围 230-280nm 300-390nm 350-490nm 290-430nm
峰值灵敏度波长 约255nm 约355nm 约410nm -
辐照度测量范围（mW/cm2） 范围 1：0.01 至 30.0
范围 2：0.1 至 300.0
范围 3：1.0 至 3000.0 范围 1：0.02 至 60.0
范围 2：0.1 至 600.0
范围 3：1.0 至 6000.0 范围 1：0.01 至 30.0
范围 2：0.1 至 300.0
范围 3：1.0 至 3000.0 范围 1：0.01 至 60.0
范围 2：0.1 至 600.0
范围 3：1.0 至 6000.0
积分光强度测量范围（mJ/cm2） 范围 1：0.01 至 999.99
范围 2：0.1 至 9999.9
范围 3：1.0 至 99999.0 范围 1：0.02 至 999.99
范围 2：0.2 至 9999.9
范围 3：2.0 至 99999.0 范围 1：0.01 至 999.99
范围 2：0.1 至 9999.9
范围 3：1.0 至 99999.0 范围 1：0.01 至 999.99
范围 2：0.1 至 9999.9
范围 3：1.0 至 99999.0
模拟输出1mV辐照度（mJ/cm2） 范围 1：0.015
范围 2：0.15
范围 3：1.5 范围 1：0.03
范围 2：0.3
范围 3：3.0 范围 1：0.015
范围 2：0.15
范围 3：1.5 范围 1：0.03
范围 2：0.3
范围 3：3.0
数据采样 ?采样时间 50Hz：10ms、60Hz：8.33ms
?采样率 50Hz：50 次/秒 60Hz：60 次/秒
斜入射光特性 30°：±5%以内，60°：±25%以内
校准精度（*1） ±2%以内
线性度 (*2) ±3%以内
模拟信号输出 每个范围共用 0 至 2V。
界面 USB2.0（USB A 连接器 - USB micro B 连接器）
电源 AAA 电池 x 3（市售）/USB 总线电源
使用条款 温度：10-60℃ / 湿度：85%RH以下（无凝结）
外形尺寸（宽×深×高） 75×201×16毫米
质量(*3)(*4) 320克
(*1)：基于使用我们的校准光源的校准标准的值。
(*2): 当在每个测量范围内入射满量程 5% 或以上的光强度时使用零校正。
(*3): 不带隔热罩
(*4)：包括电池
单独出售的配件
扩展单元：ZV-48（2m）
我们还接受维修和校准工作，因此请联系我们。
