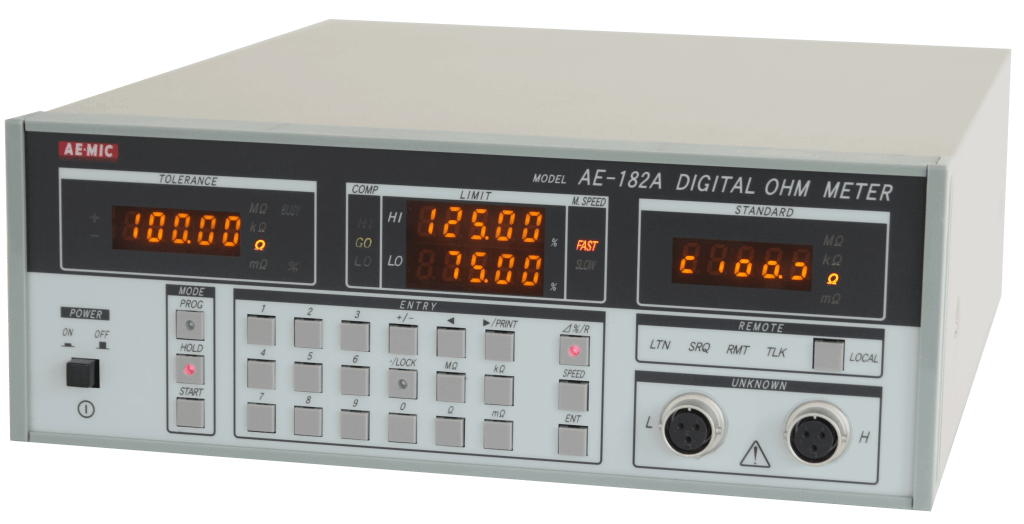

日本AE-MIC爱米克AE-182L高速、高精度微电阻兼容直流
兼容03015、0201尺寸超细电阻的
D、F、G、J、K级电阻分选机/编带机
非常适合电感器和热敏电阻的 RDC 测量
新功能
特征
| 测量范围 | 标准值设定范围 | 测量电流 | 测量精度* | ||
|---|---|---|---|---|---|
| 慢的 | 快速地 | ||||
| 100毫欧 | 5.00mΩ～109.00mΩ | 100毫安 | ±0.02%±2α±2d以内 | ±0.03%±3α±2d±[2/(1+n)]d以内 | |
| 1Ω | 0.0500Ω～1.0900Ω | 100毫安 | ±0.02%±α±1d以内 | ±0.02%±α±2d±[2/(1+n)]d以内 | |
| 10Ω | 0.500Ω～10.900Ω | 30毫安 | |||
| 100Ω | 5.00Ω～109.00Ω | 10毫安 | ±0.02%±1d以内 | ±0.02%±2d±[1/(1+n)]d以内 | |
| 1kΩ | 0.0500kΩ～1.0900kΩ | 3毫安 | |||
| 10kΩ | 0.500kΩ～10.900kΩ | 0.5毫安 | |||
| 100kΩ | 5.00kΩ～109.00kΩ | 50μA | |||
| 1兆欧 | 0.0500MΩ～1.0900MΩ | 5μA | ±0.05%±2d±[1/(1+n)]d以内 | ||
| 10兆欧 | 0.500MΩ～10.900MΩ | 0.5μA | ±0.03%±1d以内 | ±0.2%±4d±[1/(1+n)]d以内 | |
| 100兆欧 | 5.00MΩ～109.00MΩ | 0.05μA | ±0.1%±2d以内 | — | |
| 测量时间 | 外部启动 | 自由奔跑 | ||
|---|---|---|---|---|
| 慢的 | 快速地 | 慢的 | 快速地 | |
| 约17.4毫秒～400毫秒 | 约0.9毫秒～400毫秒 |
约30次/秒～ 约2次/秒 |
约 60 次/秒至 约 2 次/秒 |
|
*测量速度在保证精度范围内。在实际使用条件下，所有量程的测量时间都比 AE-162E 短。
| 测量端子开路电压 | 8V以下 |
|---|---|
| 测量结束信号（EOC）脉冲宽度 | 1~250msec可连续设定 |
| 测量方法 | 4端测量/2端测量可切换 |
| 判断值设定范围 | %测量：-99.99%至+25.00%， 值测量：00000至12500 |
| 周边环境 | 温度：0°C 至 +50°C，湿度：80% 或更低 |
| 所需电源 | AC85V至265V，50至60Hz，约50VA |
| 外形尺寸 | 250（宽）×92（高）×300（深）mm（不包括橡胶脚等突出物） |
| 重量 | 约2.7公斤 |
| AE-182L主体 | ?外部控制I/O、RS-232C、Centronics标准 |
|---|---|
| 选项 | ?GP-IB |
| ?局域网 | |
| ?条形码接口（232C型，读取器另售） | |
| ?数据传输线 | |
| ?短路端接（零欧姆标准电阻） |
*镊子探头、测量端子转换连接器等各种通用选件请参阅附件目录
。
*目录中的规格如有更改，恕不另行通知。
