日立金属Z2ZUPQWK室内不锈钢管道接头机械日立金属Z2ZUPQWK室内不锈钢管道接头机械
[打印时注意]
每个图纸PDF都是A4和A3尺寸的混合，打印时A3可能不适合纸张。
请在打印设置中指-定“适合纸张尺寸”。
| 产品名称 | 缩写 | 称呼 | 创建日期 | 图号 |
|---|---|---|---|---|
|
室内不锈钢管道 机械接头一套（ZL2）图纸 |
- | - | 参考以下内容 | 一组图纸 |
| 弯头 | Z2L,Z2LSR | 13苏～60苏 | 2024/8/1 | W26-25057 |
| 45°弯头 | Z2L45,Z2L45SR | 13苏～60苏 | 2024/8/1 | W26-25058 |
| 时间 | Z2T、Z2TSR | 13苏～60苏 | 2024/8/1 | W26-25059 |
| 异径T | Z2RT,Z2RTSR | 20素×13素～60素×50素 | 2024/8/1 | W26-25060 |
| 插座 | Z2S,Z2SSR | 13苏～60苏 | 2024/8/1 | W26-25061 |
| 异径套筒 | Z2RS,Z2RSSR | 20素×13素～60素×50素 | 2024/8/1 | W26-25062 |
| 外螺纹弯头 | Z2ML,Z2MLSR |
20苏× 1/2 , 20苏× 3/4 |
2024/8/1 | W26-25063 |
| 内螺纹弯头 | Z2FL,Z2FLSR | 20苏× 3 / 4 | 2024/8/1 | W26-25064 |
| 水龙头弯头 | Z2WL,Z2WLSR | 13苏× 1/2 ～ 25苏× 1 | 2024/8/1 | W26-25065 |
| 带座弯头水平安装型水龙头 | Z2DRL,Z2DRLSR | 13苏× 1/2 ~ 20苏× 3/4 | 2024/8/1 | W26-25066 |
| 带座水龙头弯头 | Z2TRL,Z2TRLSR |
13苏× 1/2 , 20苏× 1/2 |
2024/8/1 | W26-25067 |
| 龙头T | Z2WT,Z2WTSR | 13苏× 1/2 ～ 25苏× 1 | 2024/8/1 | W26-25068 |
| 公适配器 | Z2MS,Z2MSSR | 13苏× 1 / 2 ~ 60苏× 2 1/2 | 2024/8/1 | W26-25069 |
| 母适配器 | Z2FS,Z2FSSR | 13苏× 1 / 2 ~ 60苏× 2 1/2 | 2024/8/1 | W26-25070 |
| 水龙头插座 | Z2WS,Z2WSSR | 13苏× 1/2 ~ 20苏× 3/4 | 2024/8/1 | W26-25071 |
| 带座水龙头插座 | Z2TRS,Z2TRSSR |
13苏× 1/2 , 20苏× 1/2 |
2024/8/1 | W26-25072 |
| 管道用碳钢管绝缘接头 | Z2ZU | 13苏× 1 / 2 ~ 60苏× 2 1/2 | 2024/8/1 | W26-25073 |

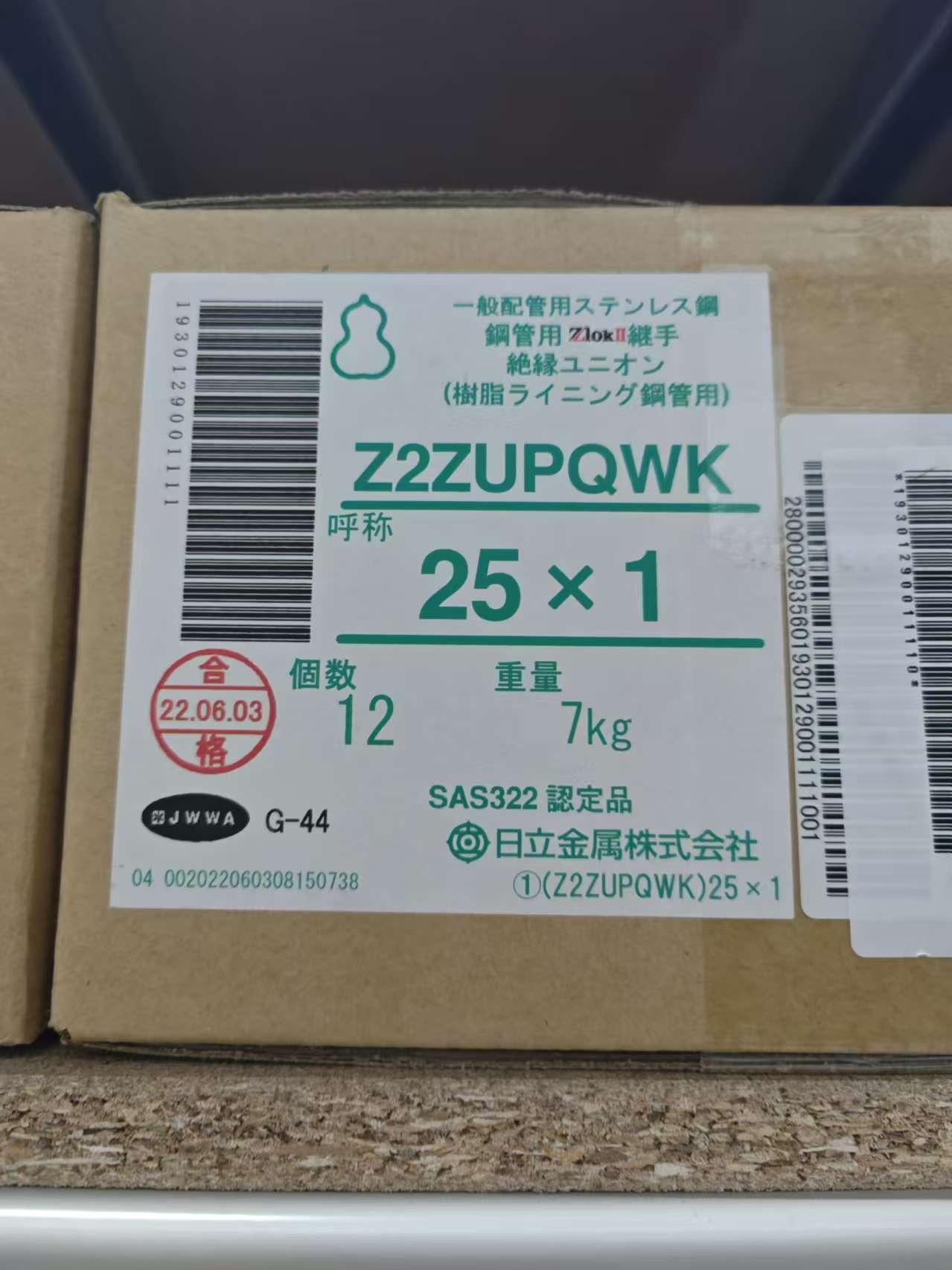

| 树脂内衬钢管用绝缘活接头 | Z2ZUPQWK | 13苏× 1 / 2 ~ 60苏× 2 1/2 | 2024/8/1 | W26-25074 |
| 法兰适配器 | Z2F,Z2FSR | 13Su×15A～60Su×65A | 2024/8/1 | W26-25075 |
| 球阀 | VZ2B | 13苏～60苏 | 2024/8/1 | W26-25076 |
| 闸阀 | VZ2S,VZ2SSR | 20苏～60苏 | 2024/8/1 | W26-25077 |
| 带螺母的短管 | Z2SP | 13素×30～25素×50 | 2024/8/1 | W26-25078 |
| 水龙头长弯头 | Z2WLL,Z2WLLSR | 20× 1/2 ～ 25 × 1 | 2024/8/1 | W26-25079 |
| 液压测试螺母 | Z2-N□P | 13苏～60苏 | 2024/8/1 | W26-25080 |
| ZlokⅡ-Zlok转换接头弯头 | Z2L-A | 13苏～60苏 | 2024/8/1 | W26-25081 |
| ZlokⅡ-Zlok转换接头插座 | Z2S-A | 13苏～60苏 | 2024/8/1 | W26-25082 |
